Fra Digital 3D-Modell til Fysisk Produkt: En Komplett Guide

Å transformere en idé fra en digital tegning på en skjerm til et fysisk, håndgripelig objekt er en av de mest fascinerende aspektene ved moderne teknologi. 3D-printing har gjort denne prosessen tilgjengelig for alle, fra ingeniører og produktdesignere til hobbyister og kunstnere. Men veien fra en ferdig 3D-modell til et vellykket printet produkt involverer flere kritiske steg. Feil i designfasen eller filforberedelsen kan føre til skuffende resultater, bortkastet tid og unødvendige kostnader.

Denne guiden er designet for å veilede deg gjennom hele prosessen, steg for steg. Vi vil dekke beste praksis for design med tanke på printbarhet, hvordan du forbereder filene dine korrekt, velger riktig materiale for ditt formål, og hvordan du enkelt kan bruke en nettbasert 3D-printing-tjeneste for å realisere prosjektet ditt. Målet er å gi deg kunnskapen du trenger for å gå fra konsept til ferdig produkt med selvtillit.

Del 1: Designfasen – Grunnlaget for en Vellykket Print

Alt starter med modellen. En modell som ser fantastisk ut på skjermen, er ikke nødvendigvis enkel eller i det hele tatt mulig å printe. Ved å ta hensyn til noen grunnleggende prinsipper under designprosessen, legger du grunnlaget for et problemfritt printresultat.

Tenk «Printbarhet» fra Starten

3D-printere bygger objekter lag for lag, fra bunnen og opp. Denne additive metoden setter visse fysiske begrensninger. Tenk på hvordan tyngdekraften påvirker modellen din mens den bygges.

• Overheng og Støttestrukturer: Et overheng er enhver del av modellen som strekker seg ut i løse luften uten noe direkte under seg. En generell regel er at de fleste FDM-printere (den vanligste typen) kan håndtere overheng opp til ca. 45 grader uten problemer. For brattere vinkler vil printeren trenge å bygge midlertidige støttestrukturer for å holde modellen oppe under printing. Disse strukturene fjernes etterpå, men de øker både printtiden, materialforbruket og krever mer etterarbeid. Prøv å designe modellen din for å minimere behovet for støtter der det er mulig, for eksempel ved å bruke avrundede kanter (chamfers/fillets) eller dele opp modellen i flere deler som printes flatt og limes sammen etterpå.

• Veggtykkelse: Dette er en av de vanligste feilene. For tynne vegger vil gjøre modellen skjør, eller de kan bli så tynne at printeren ikke klarer å gjenskape dem i det hele tatt. En minimum veggtykkelse på 1-2 mm er en god tommelfingerregel for de fleste applikasjoner for å sikre tilstrekkelig styrke og et vellykket print. For deler som skal tåle mekanisk stress, bør veggtykkelsen være betydelig større.

• Detaljnivå og Oppløsning: Du kan designe en modell med ekstremt fine detaljer, men en 3D-printer har en fysisk grense for hvor små detaljer den kan gjenskape. Denne grensen bestemmes i stor grad av dysens (nozzle) diameter og laghøyden (layer height). Veldig små, utstikkende detaljer kan lett knekke av eller bli utydelige. Vurder funksjonen til delen: Hvis det er en funksjonell prototype, prioriter styrke over fine detaljer. Er det en miniatyrfigur, er detaljene viktigere.

• Toleranser for Sammenføyning: Hvis du designer et produkt som består av flere deler som skal passe sammen, er toleranser avgjørende. Du kan ikke designe en 10 mm tapp som skal passe inn i et 10 mm hull – det vil ikke passe på grunn av små variasjoner i printprosessen. Du må legge inn et lite «slark» eller en toleranse. En vanlig toleranse for FDM-printing er 0.2 til 0.4 mm. Dette betyr at hullet bør designes til å være for eksempel 10.4 mm i diameter for at 10 mm-tappen skal passe jevnt inn.

Del 2: Filforberedelse – Broen Mellom Design og Printer

Når designet er ferdig, må det oversettes til et språk 3D-printeren forstår. Dette innebærer å eksportere modellen til riktig format og sikre at filen er fri for feil.

Valg av Filformat: Hvorfor STL er Standard

Den ubestridte industristandarden for 3D-printing er STL-formatet (Stereolithography). En STL-fil representerer overflategeometrien til en 3D-modell ved hjelp av et nettverk av sammenkoblede trekanter (en mesh). Den inneholder ingen informasjon om farge, tekstur eller materiale – kun formen.

Nesten all 3D-modelleringsprogramvare, fra profesjonelle CAD-programmer som SolidWorks og Fusion 360 til gratis alternativer som Blender og Tinkercad, kan eksportere til STL. Når du eksporterer, får du ofte valget om å justere oppløsningen. En høyere oppløsning vil skape flere trekanter og gi en jevnere overflate, men også en større filstørrelse. En lavere oppløsning vil gi en mer «kantete» modell. Finn en balanse som bevarer de nødvendige detaljene uten å skape en unødvendig stor fil.

Sjekk og Reparer Filen

En vanlig feilkilde er en «ødelagt» STL-fil. Modellen må være «vanntett» (watertight), som betyr at den ikke kan ha noen hull i overflaten sin. Andre vanlige feil inkluderer «non-manifold» kanter (en kant som deles av mer enn to flater) eller inverterte normaler (der en flate peker innover i stedet for utover). Slike feil vil forvirre programvaren som forbereder printen (sliceren) og kan føre til mislykkede eller ufullstendige print. Heldigvis finnes det gratis verktøy som Autodesk Meshmixer eller Microsofts 3D Builder som kan analysere og ofte automatisk reparere disse feilene for deg.

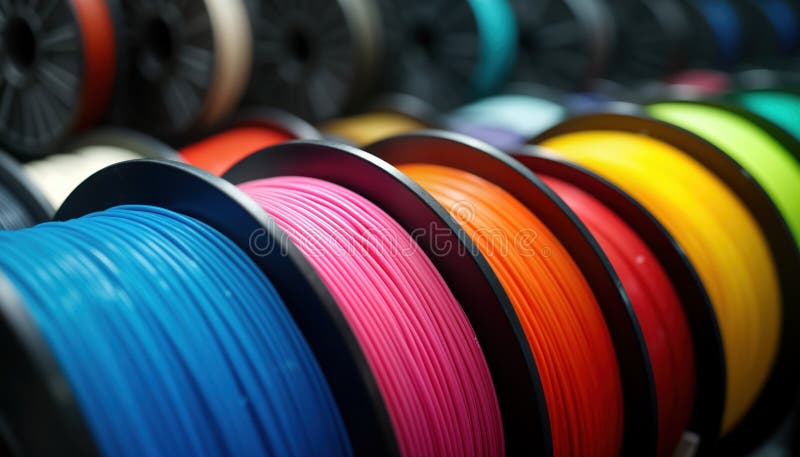

Del 3: Å Velge Riktig Materiale for Ditt Prosjekt

Materialvalget har enorm innvirkning på produktets egenskaper, som styrke, fleksibilitet, temperaturbestandighet og utseende. Å velge riktig materiale er avgjørende for at det ferdige produktet skal møte dine forventninger. Her er en oversikt over de mest vanlige materialene:

• PLA (Polylactic Acid): Dette er det mest populære materialet for hobbyister og et utmerket valg for nybegynnere. Det er laget av fornybare ressurser som maisstivelse, er biologisk nedbrytbart og avgir lite lukt under printing. PLA er stivt og relativt sterkt, men kan være sprøtt. Det har lav motstand mot varme og vil begynne å deformeres ved temperaturer rundt 60°C.

  • Best egnet for: Prototyper, visuelle modeller, miniatyrfigurer, og objekter som ikke utsettes for høy temperatur eller store mekaniske påkjenninger.

• ABS (Acrylonitrile Butadiene Styrene): Dette er det samme robuste materialet som LEGO-klosser er laget av. ABS er kjent for sin styrke, seighet og gode temperaturbestandighet (opptil ca. 100°C). Det tåler støt og slitasje mye bedre enn PLA. Ulempen er at det er vanskeligere å printe. Det har en tendens til å krympe og deformere («warping») når det avkjøles, og krever derfor ofte en oppvarmet byggeplate og et lukket kabinett rundt printeren. Det avgir også en merkbar plastlukt under printing.

  • Best egnet for: Funksjonelle deler, mekaniske komponenter, verktøyhåndtak, bilinteriør-deler og produkter som krever holdbarhet og varmebestandighet.

• PETG (Polyethylene Terephthalate Glycol): PETG kombinerer mange av de beste egenskapene fra PLA og ABS. Det er nesten like enkelt å printe som PLA, men er betydelig sterkere, mer holdbart og har bedre kjemisk motstand. Det er også mer fleksibelt enn PLA og mindre sprøtt. PETG er et utmerket allround-materiale for mange funksjonelle applikasjoner.

  • Best egnet for: Mekaniske deler, beskyttelsesdeksler, matkontakt-godkjente beholdere (sjekk spesifikasjonene for den enkelte filament) og deler som trenger en god balanse mellom styrke og brukervennlighet.

Del 4: Fra Filopplasting til Ferdig Produkt – Bruk av en Nettbasert Tjeneste

Ikke alle har tid, penger eller interesse til å eie og vedlikeholde sin egen 3D-printer. For mange er det enklere, raskere og mer kostnadseffektivt å benytte en profesjonell 3D-printing-tjeneste. Moderne nettbaserte tjenester har gjort denne prosessen utrolig strømlinjeformet.

Herdan ser den typiske prosessen ut:

1. Last Opp Filen: Det første steget er som regel så enkelt som å dra og slippe din ferdige .stl-fil inn i et opplastingsfelt på nettsiden.

2. Øyeblikkelig Prisanalyse og Konfigurasjon: En av de største fordelene med avanserte tjenester er den umiddelbare tilbakemeldingen. Systemet analyserer geometrien i filen din og gir deg et nøyaktig prisoverslag på sekunder. Prisen baseres vanligvis på faktorer som totalt materialforbruk (vekt), estimert printtid og hvilket materiale du velger.

3. Interaktiv Visning og Verifisering: Gode plattformer tilbyr en innebygd 3D-viser der du kan rotere, zoome og inspisere modellen din fra alle vinkler. Dette er en viktig sjekk for å forsikre deg om at du har lastet opp riktig fil og at den ser korrekt ut. Ofte vil du også se de nøyaktige dimensjonene (lengde, bredde, høyde i millimeter) på modellen din, slik at du kan dobbeltsjekke at skalaen er riktig.

4. Tilpass Innstillingene: Her velger du dine preferanser. Du kan bytte mellom ulike materialer (f.eks. PLA, ABS, PETG) og se hvordan prisen endrer seg i sanntid. Du velger også farge. Noen tjenester lar deg også justere fyllprosent (infill). Fyllprosenten bestemmer hvor solid innsiden av modellen skal være. En lav fyllprosent (15-20%) er tilstrekkelig for de fleste visuelle modeller, gir en lettere del og lavere pris. For funksjonelle deler som krever høy styrke, kan man øke fyllprosenten til 50% eller mer.

5. Bestilling: Når du er fornøyd med valgene dine, legger du produktet i handlekurven og fullfører bestillingen. Tjenesten tar seg deretter av resten: De forbereder filen for sine profesjonelle printere, starter printjobben, utfører kvalitetskontroll og sender det ferdige produktet hjem til deg.

Del 5: Etterbehandling – Prikken over I-en

Når printen er ferdig, er det ofte noen små steg igjen for å få et profesjonelt resultat.

• Fjerning av Støttestrukturer: Hvis modellen krevde støtter, må disse fjernes forsiktig med en tang eller kniv. Dette kan etterlate små merker som kan pusses bort.
• Pussing og Sliping: For å fjerne de synlige laglinjene og oppnå en helt glatt overflate, kan modellen pusses med sandpapir med gradvis finere korning.
• Maling: For et fargerikt eller mer detaljert utseende, kan 3D-printede objekter enkelt males. Det anbefales å bruke en primer først for å sikre at malingen fester seg godt.

Konklusjon

Veien fra en digital 3D-modell til et fysisk produkt er en spennende prosess som kombinerer kreativitet med teknisk innsikt. Ved å forstå de grunnleggende prinsippene for printvennlig design, korrekt filforberedelse og smart materialvalg, kan du dramatisk øke sjansene for et vellykket resultat. Enten du er en erfaren ingeniør som lager prototyper for en ny oppfinnelse, eller en hobbyist som vil bringe en digital skulptur til liv, er verktøyene og tjenestene i dag mer tilgjengelige enn noensinne.
