Fra Idé til Virkelighet: En Dybdeguide til Design av Sterke, Funksjonelle 3D-Printede Deler

3D-printing har revolusjonert måten vi tenker på produksjon, prototyping og reparasjon. Muligheten til å gå fra en digital modell til et fysisk objekt på bare noen timer er ikke lenger science fiction. Men for å virkelig utnytte kraften i denne teknologien, spesielt for å lage deler som tåler belastning og fungerer i praksis, kreves det mer enn bare en god 3D-printer. Det krever et godt design.

En vanlig misforståelse er at 3D-printing kan skape hva som helst uten begrensninger. Sannheten er at de sterkeste og mest vellykkede 3D-printede objektene er de som er designet spesifikt for teknologien. Å forstå prinsippene for design for additiv produksjon (DfAM) er nøkkelen som låser opp det fulle potensialet, og forvandler en skjør pyntegjenstand til en robust, funksjonell komponent.

I denne omfattende guiden skal vi dykke dypt ned i de praktiske designtipsene og materialvalgene som utgjør forskjellen mellom en del som knekker og en del som varer. Enten du er en ingeniør som lager prototyper, en hobbyist som reparerer en dings, eller en gründer som utvikler et nytt produkt, vil disse prinsippene hjelpe deg med å optimalisere din 3D-modell for optimal styrke og funksjonalitet.

Kapittel 1: Fundamentet – Riktig Materialvalg for Ditt Formål

Før du i det hele tatt tegner en eneste linje i ditt CAD-program, må du vurdere hvilket materiale delen skal printes i. Materialvalget er fundamentet for hele prosjektet og dikterer mange av de påfølgende designvalgene. De vanligste materialene har vidt forskjellige egenskaper.

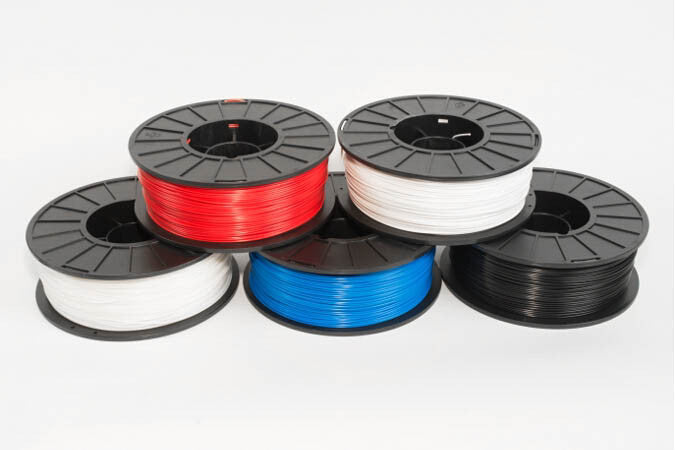

Colorful 3D printer filament spools PLA and ABS

PLA (Polylactic Acid): Dette er ofte startpunktet for mange i 3D-printing-verdenen, og med god grunn. PLA er relativt enkelt å printe med, det krymper minimalt (warping) under nedkjøling, og det gir en flott visuell finish. Det er et utmerket valg for visuelle prototyper, pyntegjenstander, og deler som ikke skal utsettes for betydelig mekanisk stress eller høye temperaturer (det begynner å mykne rundt 60°C).
ABS (Acrylonitrile Butadiene Styrene): Når det kommer til funksjonelle deler, er ABS ofte det overlegne valget. Tenk på LEGO-klosser – de er laget av ABS. Materialet har høyere slagstyrke, slitestyrke og tåler høyere temperaturer (rundt 100°C) enn PLA. Dette gjør det ideelt for mekaniske deler, verktøyhåndtak, kabinetter for elektronikk, og reservedeler som skal tåle litt juling. Ulempen er at det er mer krevende å printe, da det har en tendens til å krympe og skape spenninger i modellen. For profesjonelle 3D-printing-tjenester er imidlertid dette en overkommelig utfordring takket være kontrollert printmiljø.
PETG (Polyethylene Terephthalate Glycol): Ofte sett på som en mellomting mellom PLA og ABS. Det er sterkere og mer holdbart enn PLA, og enklere å printe enn ABS. Det er også matsikkert i sin rene form. For de aller fleste funksjonelle applikasjoner hvor seighet og holdbarhet er kritisk, vil imidlertid ABS ofte yte bedre, spesielt når det gjelder stivhet og temperaturbestandighet.

Konklusjon om materialer: For en visuell modell, velg PLA. For en funksjonell del som krever styrke og holdbarhet, er ABS nesten alltid et bedre valg, forutsatt at printingen håndteres korrekt.

Kapittel 2: Orientering – Den Skjulte Nøkkelen til Styrke

Den kanskje viktigste og mest oversette faktoren for styrken til en 3D-printet del er dens orientering på printplaten. FDM (Fused Deposition Modeling) printere bygger opp objekter lag for lag. Disse lagene smelter godt sammen, men bindingen mellom lagene er alltid det svakeste punktet i modellen. Tenk på det som en stabel med papir; det er lett å rive av ett ark (separere lagene), men veldig vanskelig å rive hele stabelen på tvers.

Derfor må du orientere modellen din slik at de forventede kreftene går langs med lagene, ikke på tvers av dem.

Diagram showing correct and incorrect orientation for a 3d printed bracket

Et klassisk eksempel er en enkel krok eller en L-formet brakett:

Feil Orientering: Hvis du printer en krok stående, vil laglinjene gå horisontalt. Når du henger vekt på kroken, vil kraften prøve å splitte lagene fra hverandre, og kroken vil knekke med overraskende lite belastning.
Korrekt Orientering: Hvis du legger kroken flatt ned på printsengen, vil laglinjene følge krokens form. Nå vil belastningen fordeles langs de lange, kontinuerlige filamenttrådene i hvert lag, noe som gjør den dramatisk mye sterkere.

Bruk alltid tid i ditt designprogram eller i «slicer»-programvaren til å tenke gjennom: Hvor vil denne delen bli belastet? Roter deretter modellen for å optimalisere for denne belastningen.

Kapittel 3: Innmaten Teller – Fyllprosent (Infill) og Veggtykkelse

De fleste 3D-printede objekter er ikke 100% massive. Innsiden består av et delvis hult mønster kalt «infill» eller fyllprosent på norsk. Dette sparer materiale og tid, men har også en stor innvirkning på styrken.

Fyllprosent (fyllprosent): Dette angis som en prosentandel, typisk mellom 10-100%. For standard prototyper er 15-25% ofte tilstrekkelig. For funksjonelle deler som krever mer styrke, kan man øke dette til 40-70%. Å gå til 100% gir den sterkeste delen, men øker kostnad og printtid betraktelig. Ofte finnes det smartere måter å oppnå styrke på.

3D model cross-section showing different infill patterns like gyroid and grid

Veggtykkelse (Perimeters/Walls): Dette er en av de smartere måtene. Veggtykkelsen refererer til antall konturer som utgjør den ytre overflaten av modellen. Å øke antall vegger fra 2 til 4 eller 5 har ofte en større innvirkning på delens samlede styrke enn å øke fyllprosenten fra 20% til 50%. De ytre veggene tar imot mesteparten av bøye- og torsjonskreftene. En god tommelfingerregel for sterke deler er å ha en veggtykkelse på minst 3-4 ganger dysediameteren (f.eks. 1.2-1.6 mm vegg for en 0.4 mm dyse).

Profftips: For de fleste funksjonelle deler, gir en kombinasjon av 3-5 vegger og en moderat fyllprosent (30-50%) med et styrkeorientert mønster (som gyroid eller kubisk) den beste balansen mellom styrke, printtid og materialforbruk.

Kapittel 4: Designgeometri for Printbarhet og Styrke

De spesifikke detaljene i din 3D-modell kan ha enorm innvirkning på både styrke og hvor vellykket selve printen blir. Ved å integrere noen enkle prinsipper i designfasen, kan du unngå vanlige fallgruver.

Unngå Skarpe Hjørner: Bruk Fillets (Rundinger): I mekanikkens verden er skarpe innvendige hjørner kjent som stresskonsentrasjoner. Krefter som påføres delen vil samle seg i disse hjørnene, og det er nesten alltid her sprekker starter. Løsningen er enkel: legg til en fillet (en avrunding) i alle innvendige hjørner. Dette fordeler kreftene over et større område og øker delens levetid og styrke dramatisk.
Forsterk Kanter med Chamfers (Faser): På utvendige kanter kan en chamfer (en skråkant) hjelpe med å fordele slagkrefter og gjøre delen mer robust mot støt. Det kan også hjelpe med å skjule laglinjene og gi et renere utseende. En stor fordel med chamfers på undersiden av en modell er at de kan redusere behovet for støttemateriale sammenlignet med en fillet i samme posisjon.
Design av Hull:
- Toleranser: Plast krymper når det kjøles ned. Et hull designet til å være nøyaktig 5.0 mm i diameter vil ofte ende opp med å bli 4.8-4.9 mm i virkeligheten. Design alltid hull for skruer og bolter med en liten toleranse, typisk 0.2-0.3 mm større enn nominell diameter.
- Horisontale Hull: Hull som printes horisontalt (parallelt med printplaten) kan bli utfordrende for printeren, da toppen av hullet er en «bro» som printes i løse luften. For å unngå en rotete overflate eller behov for støttemateriale, design horisontale hull med en «dråpeform» (teardrop shape), hvor toppen er vinklet i 45 grader.
Overheng og Broer (Overhangs and Bridges): En 3D-printer kan ikke printe i tynn luft. De fleste printere kan håndtere overheng opptil 45 grader fra vertikalen uten problemer. For vinkler brattere enn dette, kreves støttemateriale, som øker printtid og etterlater merker på overflaten når det fjernes. Når du designer, prøv å holde alle overheng under 45 grader. Dette kalles ofte «den gylne regelen» i DfAM.

Kapittel 5: Fra Teori til Praksis – Slik får du printet ditt design

Når du har fulgt disse prinsippene og er stolt eier av en velutformet .stl-fil, er det på tide å bringe den til live. Du har investert tid i å optimalisere modellen for styrke og funksjon; nå trenger du en pålitelig print-prosess for å realisere den.

Close-up of a 3D printer nozzle printing a detailed model

Å eie og kalibrere en high-end 3D-printer kan være en krevende jobb i seg selv, spesielt for materialer som ABS. En enklere og ofte mer pålitelig løsning er å bruke en profesjonell 3D-printing-tjeneste.

Klar til å Printe Din Funksjonelle Del?

På Fjellskog Design har vi gjort prosessen fra digital fil til fysisk produkt utrolig enkel. Vi spesialiserer oss på å levere høykvalitets FDM-prints for både privatpersoner og bedrifter over hele Norge.

Slik fungerer det:

Last Opp Din Fil: Gå til vår opplastingsside og last opp din .stl-fil. Vi aksepterer kun dette filformatet for å sikre en strømlinjeformet prosess.
Øyeblikkelig Tilbakemelding: Systemet vårt analyserer filen din umiddelbart. Du får se en interaktiv 3D-visning av modellen din rett i nettleseren. Her kan du inspisere den fra alle vinkler og verifisere at alt ser korrekt ut. I tillegg vises de ytre dimensjonene (lengde, bredde, høyde) i millimeter, slik at du kan dobbeltsjekke størrelsen.
Tilpass og Se Pris: Du kan enkelt velge ønsket materiale (som robust ABS eller visuell PLA), farge og justere fyllprosent for å balansere styrke og kostnad. Prisen oppdateres i sanntid basert på dine valg, og du får en transparent pris per gram materiale.
Bestill: Når du er fornøyd med innstillingene og prisen, legger du enkelt produktet i handlekurven og fullfører bestillingen.

Vi tar oss av den kompliserte jobben med kalibrering, vedlikehold og kvalitetssikring, slik at du kan være trygg på at den ferdige delen er i tråd med det solide designarbeidet du har lagt ned.

Har du ikke en egen fil? Ta en titt på våre ferdigdesignede produkter som vi har utviklet.

Vi setter også stor pris på tilbakemeldinger! Både produktene våre og selve opplastingstjenesten har enkle funksjoner for brukeranmeldelser (tekst og stjerner), slik at nye kunder kan se andres erfaringer.
