Lag Egne Dronedeler med 3D-Printing: En Komplett Guide til Tilpasning og Reparasjon

FPV-droneflyging (First Person View) er en utrolig spennende hobby som kombinerer adrenalin, teknologi og pilotferdigheter. Følelsen av å suse gjennom landskapet fra et fugleperspektiv er vanskelig å slå. Men med høy fart kommer også uunngåelige krasj. En ødelagt antennefeste, en knust kamerabeskyttelse eller en skadet arm kan sette en brå stopper for moroa og resultere i kostbare reparasjoner og lang ventetid på reservedeler.

Her kommer 3D-printing inn som en revolusjonerende løsning for enhver droneentusiast. Evnen til å designe, tilpasse og produsere egne deler hjemme eller via en tjeneste endrer spillereglene totalt. Plutselig er ikke en krasj lenger en katastrofe, men en mulighet for forbedring. I denne omfattende guiden skal vi utforske hvordan du kan utnytte kraften i 3D-printing til å reparere, oppgradere og skreddersy din FPV-drone, fra valg av materialer til optimalisering av design for maksimal styrke.

FPV drone with colorful 3D printed parts flying through a forest

Hvorfor Bør Du 3D-Printe Dronedeler?

Fordelene med å integrere 3D-printing i dronehobbyen din er mange og betydelige. Det handler om mer enn bare å erstatte en ødelagt del; det handler om å ta full kontroll over utstyret ditt.

Raske og Rimelige Reparasjoner: Hvorfor vente i ukesvis på en liten plastdel fra utlandet og betale overpris for frakt? Med 3D-printing kan du printe en ny del i løpet av timer. En del som koster 100 kroner å kjøpe, kan ofte printes for en brøkdel av prisen.
Total Tilpasning: Standarddeler er laget for å passe de fleste, men sjelden perfekt for ditt oppsett. Med 3D-printing kan du designe fester med den nøyaktige kameravinkelen du foretrekker, antenneholdere som plasserer antennene dine optimalt for best mulig mottak, eller beskyttelsesdeler som er skreddersydd for din flystil.
Vektreduksjon: I droneverdenen er hvert gram viktig. Ved å designe egne deler kan du fjerne unødvendig materiale og optimalisere geometrien for å skape deler som er både lettere og sterkere enn standardalternativene. Dette kan gi deg lengre flytid og en mer responsiv drone.
Tilgjengelighet: Har du en eldre eller mindre populær droneramme? Da kan det være nesten umulig å finne reservedeler. Så lenge du kan finne eller tegne en 3D-modell, kan du holde liv i dronen din i årevis.
Eksperimentering: Lyst til å prøve en ny type GPS-modul, et annet HD-kamera eller en ny VTX? I stedet for å håpe at noen har laget et feste, kan du designe og printe et selv. Dette åpner for uendelig kreativitet og innovasjon.

Hvilke Dronedeler Egner Seg for 3D-Printing?

Teoretisk sett kan du printe nesten hva som helst, men noen deler er mer egnet og gir større fordeler enn andre. Det er lurt å starte med de enklere delene og jobbe seg oppover.

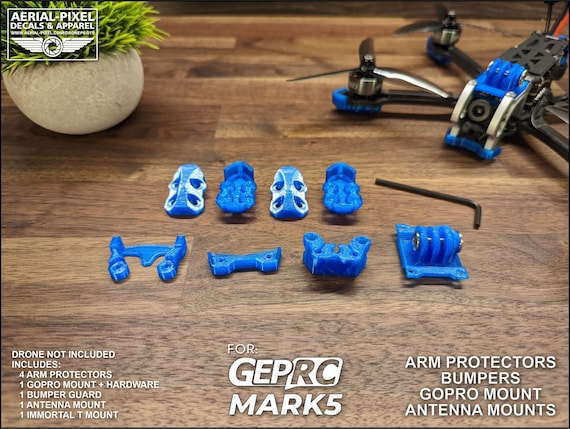

collection of colorful 3D printed TPU drone parts antenna mounts camera mounts

Beskyttelsesdeler: Dette er de vanligste delene å printe, da de er designet for å ta imot støt og bli ødelagt for å beskytte dyrere komponenter.
- Armbeskyttere: Små "støtfangere" som monteres på enden av armene for å beskytte karbonfiberen og motorene ved krasj.
- Motorbeskyttere: Dekker bunnen av motorene for å hindre smuss og beskytte dem mot harde landinger.
- Linsebeskyttere: En liten ring eller et deksel som beskytter linsen på FPV-kameraet eller et HD-kamera som GoPro.
Fester og Holdere: Disse delene løser ofte frustrerende problemer med komponentplassering.
- Kamerafester: Både for FPV-kameraet og for HD-kameraer. Tillater tilpassede vinkler og stabil montering.
- Antennefester: Kanskje den mest populære 3D-printede delen. Sikrer at VTX- og mottakerantennene holdes unna propellene og i en optimal posisjon for signalstyrke.
- GPS-fester: En dedikert holder for GPS-modulen, plassert for best mulig satellittmottak.
- "Turtle Fin": En "haifinne" på toppen av dronen som hjelper deg med å vippe den tilbake på rett kjøl etter en krasj (kjent som "Turtle Mode").
Hele Rammer: Det er fullt mulig å 3D-printe en hel droneramme, men det er viktig å forstå begrensningene. En printet ramme vil sjelden ha samme stivhet og holdbarhet som en ramme av høykvalitets karbonfiber. De egner seg best for mindre innendørsdroner ("whoops"), lette bygg for rolig flyging, eller som en billig ramme for å lære å bygge og fly. For seriøs racing eller freestyle er karbonfiber fortsatt kongen.

Velge Riktig Materiale: Seighet vs. Stivhet

Materialvalget er helt avgjørende for funksjonen og holdbarheten til de 3D-printede delene dine. Ulike deler krever ulike egenskaper.

TPU (Termoplastisk Polyuretan): Dette er det desidert mest populære materialet for FPV-dronedeler, og med god grunn. TPU er et fleksibelt, gummiaktig materiale som er ekstremt slitesterkt og støtabsorberende. Det er perfekt for deler som skal tåle juling: antennefester, kameraholdere, landingsføtter og beskyttere. Fleksibiliteten gjør at delen kan bøye seg ved en krasj i stedet for å knekke.
ABS (Akrylonitril-butadien-styren): For deler som krever mer stivhet, er ABS et utmerket valg. Det er sterkere og tåler høyere temperaturer enn PLA, noe som er viktig for deler som monteres nær varme motorer eller regulatorer (ESC). Deler som rammeavstivere eller stive kamerafester kan med fordel printes i ABS. Materialet kan være utfordrende å printe med på grunn av tendensen til å krympe ("warping"), men gir svært robuste resultater når det gjøres riktig. For de fleste stive deler foretrekker vi hos Fjellskog Design ABS' robuste egenskaper. Les gjerne vår sammenligning av ABS og PLA.
PETG (Polyetylentereftalatglykol): PETG er et godt kompromiss mellom PLA og ABS. Det er enklere å printe enn ABS, men sterkere og mer varmebestandig enn PLA. Det har også god seighet, selv om det ikke er like fleksibelt som TPU. Det er et populært valg i drone-miljøet og et solid alternativ for de fleste deler som ikke krever ekstrem fleksibilitet.
PLA (Polylactic Acid): Selv om PLA er det enkleste materialet å printe med, er det generelt uegnet for funksjonelle dronedeler. Det er hardt, men veldig sprøtt, og vil knuse ved den minste påkjenning. Det har også et lavt smeltepunkt og kan deformeres av varmen fra elektronikken eller av å ligge i en varm bil. Bruk PLA primært for raske prototyper for å sjekke passform, eller for rent kosmetiske deler som ikke utsettes for stress. For nybegynnere kan vår guide til materialvalg og fyllprosent være nyttig.

Designe Selv vs. Finne Ferdige Filer

Du trenger ikke å være en ingeniør for å få tak i skreddersydde dronedeler. Det finnes tusenvis av ferdige modeller tilgjengelig gratis på nett.

Finne Ferdige Filer: Nettsteder som Thingiverse, Printables og MyMiniFactory er skattkamre for dronepiloter. Den beste måten å finne deler på er å søke etter navnet på dronerammen din etterfulgt av delen du trenger. For eksempel: "iFlight Nazgul5 V2 GoPro mount" eller "TBS Source One antenna mount". Sjansene er store for at noen allerede har designet og delt akkurat den delen du leter etter.
Designe Selv: Hvis du vil ha full kontroll og skape noe helt unikt, er det å designe selv veien å gå. Heldigvis er terskelen for å komme i gang lavere enn noensinne. For nybegynnere anbefaler vi Onshape, et svært kompetent og profesjonelt CAD-program som kjører direkte i nettleseren og er gratis for hobbybruk. Det har en brattere læringskurve enn enklere verktøy som Tinkercad, men investeringen i tid gir enormt mye tilbake i funksjonalitet. For mer avanserte brukere er Fusion 360 et annet populært alternativ. For en generell innføring kan du se vår steg-for-steg guide til å lage 3D-modeller.

Bambu Lab X1 Carbon 3D printer printing a small yellow part

Printinnstillinger for Maksimal Styrke

En god 3D-modell er bare halve jobben. Måten den printes på – innstillingene i "slicer"-programvaren – er avgjørende for den endelige styrken på delen. Her er de viktigste faktorene å vurdere.

Orientering: Dette er kanskje den aller viktigste faktoren for styrke. En 3D-print er bygget lag på lag, og styrken mellom disse lagene (lagbindingen) er alltid printets svakeste punkt. Du må orientere delen slik at kreftene den vil bli utsatt for under bruk går langs laglinjene, ikke på tvers av dem. En arm, for eksempel, bør printes liggende flatt, ikke stående på høykant. Les mer i vår guide om orientering for sterkere prints.
Vegghykkelse (Perimeters): I stedet for å fokusere blindt på fyllprosent, er det ofte mer effektivt å øke antall yttervegger (perimeters). For en sterk dronedel er 3-5 vegger et godt utgangspunkt. Dette skaper et solid ytre skall som gir delen mye av sin stivhet og styrke.
Fyllprosent (Infill): Fyllprosenten bestemmer hvor tett det indre gitterverket i delen skal være. For lette, ikke-strukturelle deler kan 20-30% være nok. For deler som skal tåle mye stress, som motorfester eller armbeskyttere, bør du vurdere 50-100% fyllprosent. En del med 100% fyll er helt solid.

diagram showing print orientation for strength layer lines vs force

Fra Fil til Fysisk Del med Fjellskog Design

Du har funnet eller designet den perfekte delen. Hva nå? Hvis du ikke har en egen 3D-printer, eller ikke ønsker å bruke tid på kalibrering og vedlikehold, er Fjellskog Design den enkleste veien til en ferdig, høykvalitets del.

Vår prosess er designet for å være så enkel og transparent som mulig:

Last Opp Filen: Gå til Fjellskogdesign.no/upload og dra og slipp din .STL-fil rett inn i opplasteren.
Inspiser og Verifiser: Modellen din vises umiddelbart i en interaktiv 3D-viser. Her kan du rotere og zoome for å forsikre deg om at alt ser riktig ut. Du kan også se de nøyaktige ytre dimensjonene i millimeter, slik at du kan dobbeltsjekke at den passer.
Velg Materiale og Farge: Velg det materialet som passer best for din del. For de fleste FPV-deler anbefaler vi TPU på grunn av sin overlegne seighet. For stivere deler er ABS et solid valg.
Optimaliser Styrken: Bruk våre enkle forhåndsinnstillinger for "Kvalitet" og "Styrke" for å raskt velge mellom vanlige oppsett. Ønsker du full kontroll? Klikk på "Avanserte innstillinger" for å manuelt justere laghøyde, fyllprosent og veggtykkelse, akkurat som beskrevet i denne guiden.
Se Prisen Umiddelbart: Mens du gjør endringer, oppdateres prisen i sanntid. Ingen skjulte kostnader. Du ser nøyaktig hva delen vil koste, basert på materialforbruk og printtid.
Bestill: Når du er fornøyd, legger du delen i handlekurven og fullfører bestillingen. Vi printer delen for deg med profesjonelt utstyr og sender den rett hjem til deg.

custom FPV drone with many red 3D printed parts on a workbench

Konklusjon: Fly Mer, Bekymre Deg Mindre

3D-printing har åpnet en ny verden av muligheter for FPV-entusiaster. Det gir deg friheten til å reparere, tilpasse og forbedre utstyret ditt på en måte som var utenkelig for bare noen få år siden. Ved å forstå de grunnleggende prinsippene for materialvalg, design og printinnstillinger, kan du lage deler som ikke bare er billigere, men også bedre og mer tilpasset dine behov enn de du får kjøpt.

Så neste gang du har en uheldig krasj, ikke fortvil. Se på det som en sjanse til å gjøre dronen din enda bedre. Enten du finner en fil på nettet eller designer en selv fra bunnen av, er kraften til å skape i dine hender.
